 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 30.10.2020, 22:47
Offline
Goldfeilung
Goldfeilung
Benutzeravatar

Registriert: 21.03.2019, 18:40
Beiträge: 137
Altgold hat geschrieben:
... allerdings frage ich mich, wie ich so ein Rohrstück bekomme, das einerseits drüber passt und andererseits aber nicht runterrutscht. Jaja, ausprobieren, vermutlich.


Na, hier z.B.: . . .
https://www.zujeddeloh.de/produkte/halbzeuge/aluminium/rohre_--704/aluminium_rundrohre_almgsi_0,5_f22_laenge_500_mm_--_9189.html
. . . oder in Messing:
https://www.zujeddeloh.de/produkte/halbzeuge/messing/rohre_--687/messing_rundrohre_ms_58_laenge_500_mm_--_8980.html

Die Ausführungen in 18 x 2mm (Durchm. x Wandstärke) haben passend 14 mm innen und genügend "Stoff", um ein M4 Gewinde für die "Handhabe" hineinzuschneiden, dass als Durchgangsgewinde auch gleich zur Klemmung des Rohres auf dem Brennerrohr dienen kann, damit die eingestellte Position gehalten wird.

Für den ~20mm-Schnibbel, den Du benötigst, würde ich Dir aber den freundlichen Schlosser oder Installateur von nebenan und dessen Schrottkiste empfehlen.


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden Position des Users auf der Mitgliederkarte
Mit Zitat antworten
 Betreff des Beitrags:
Verfasst: 30.10.2020, 22:47


Nach oben


 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 30.10.2020, 22:57
Offline
Goldfeilung
Goldfeilung
Benutzeravatar

Registriert: 21.03.2019, 18:40
Beiträge: 137
Tilo hat geschrieben:
pssst, ich weiß nicht, ob Sie es schon wußten:
die Fotos sind ganz schön unscharf ;-)
(aber die Skizze umso schärfer, also sollte es so passen)

Na ja, so Einhand-Fotografie (während die andere zur Vermeidung einer Feuersbrunst die Kartusche mit dm Brenner stützt), denn noch im Makro-Bereich, ist in meinem Alter schon 'ne Herausforderung.
Es gab auch mal Zeiten, da habe ich 1 sec Belichtungszeit mit 'nem 300mm Tele aus der freien Hand gemacht: Mei zweiter Vorname war damal 'das Stativ' :!:


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden Position des Users auf der Mitgliederkarte
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 31.10.2020, 09:20
Offline
Praktikant
Praktikant

Registriert: 26.09.2020, 12:43
Beiträge: 15
HIP26727 hat geschrieben:
Altgold hat geschrieben:
... allerdings frage ich mich, wie ich so ein Rohrstück bekomme, das einerseits drüber passt und andererseits aber nicht runterrutscht. Jaja, ausprobieren, vermutlich.


Na, hier z.B.: . . .
https://www.zujeddeloh.de/produkte/halb ... _9189.html
. . . oder in Messing:
https://www.zujeddeloh.de/produkte/halb ... _8980.html

Die Ausführungen in 18 x 2mm (Durchm. x Wandstärke) haben passend 14 mm innen und genügend "Stoff", um ein M4 Gewinde für die "Handhabe" hineinzuschneiden, dass als Durchgangsgewinde auch gleich zur Klemmung des Rohres auf dem Brennerrohr dienen kann, damit die eingestellte Position gehalten wird.

Für den ~20mm-Schnibbel, den Du benötigst, würde ich Dir aber den freundlichen Schlosser oder Installateur von nebenan und dessen Schrottkiste empfehlen.


Vielen Dank für deine ausführlichen Erläuterungen. :)


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 10:14
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 12.10.2006, 13:00
Beiträge: 3002
Wohnort: Raum Leipzig
ich war am Samstag mal im örtlichen Baumarkt, weils am Weg lag, Goldschmiedebedarf kaufen: Pool ph-minus
bei toom übrigens viel günstiger als im Obi (7,x vs 12,x) für gleiche Menge 1,5kg und Verpackung (nur unterschiedliche "Marke" mit identischem Herstellersicherheitsdatenblatt)

und hab dann auch mal für 5,- brutto eine Propan/Butanbuddel für den von HIP verlinkten Brenner gekauft
für den 15mm breiten Ring wird der Brenner auf jeden Fall reichen und auch mal kleinere Mengen zu schmelzen


Diesen Beitrag melden
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 11:13
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 21.12.2014, 17:46
Beiträge: 1516
bis zum nächsten Toom Markt verfahr ich die Differenz in Sprit.

_________________
Machst du gern selber Schmuck, dann geh
zu


reim dich oder ich fress dich!


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 11:46
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 12.10.2006, 13:00
Beiträge: 3002
Wohnort: Raum Leipzig
sonderpreisbaumarkt 6,99
aber liegt bei dir auch nicht am Weg, oder?


Diesen Beitrag melden
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 13:24
Offline
Goldfeilung
Goldfeilung
Benutzeravatar

Registriert: 21.03.2019, 18:40
Beiträge: 137
Tilo hat geschrieben:
ich war am Samstag mal im örtlichen Baumarkt, weils am Weg lag, Goldschmiedebedarf kaufen: Pool ph-minus
bei toom übrigens viel günstiger als im Obi (7,x vs 12,x) für gleiche Menge 1,5kg und Verpackung (nur unterschiedliche "Marke" mit identischem Herstellersicherheitsdatenblatt)


Für größere Pools :ertrink: empfiehlt sich wohl der hier: . . .
https://shop.es-drei.de/salze/sulfate/393/natriumhydrogensulfat-ph-minus-min.-93-technisch?number=S10018725
. . . da kommt das Kilo noch 2,26. Und das ist das Anhydrat, ohne 13% Kristallwasser drin. Könnte man Preisgünstig Goldschmiede mit beliefern: :n115:
(Amidosulfonsäure gibt's da im Gleichen Gebinde zum etwa gleichen Preis übrigens auch.)

Tilo hat geschrieben:
... und hab dann auch mal für 5,- brutto eine Propan/Butanbuddel für den von HIP verlinkten Brenner gekauft ...


Bei dem HuW24-Laden gibt's die ab < 4,-€, bei Norma ab und an für < 3,-€ (Als Zubehör, wenn die mal wieder 'nen Unkrautvertilger, oder so, zu verticken haben.).

Tilo hat geschrieben:
... für den 15mm breiten Ring wird der Brenner auf jeden Fall reichen ...

Noch'n Schmankerl: Dieses bewusste MINISET besteht aus lauter Einzelteilen aus dem ROTHENBERGER Industrial - Programm, die man dort auch alle separat käuflich erwerben kann. Im Einzelnen:

1x Gasfeinregulierventil 15,39 €
https://www.hausundwerkstatt24.de/Gasfeinregulierventil-von-Rothenberger

1x Brennerbiegung für Multiset von Rothenberger 4,08 €
https://www.hausundwerkstatt24.de/Brennerbiegung-fuer-Multiset-von-Rothenberger

1x 14 mm Punktbrenner 10,91 €
https://www.hausundwerkstatt24.de/14-mm-Punktbrenner-von-Rothenberger-oder-EXACT-Hamburg

Natürlich das Alibi-Gasfläschchen dazu: ...
1x MINIGAS 100 Eurogewinde 150 ml - 3.5504 von Rothenberger 3,11 €
https://www.hausundwerkstatt24.de/MINIGAS-100-35504-Eurogewinde-150ml

... mit dem man sich vor Beginn der Arbeit zumindest die ersten 3 ... 7 Zigaretten anzünden kann und ein Drahtbiegeteil als Aufstellbügel, der allerding nicht separat käuflich ist.

Macht Alles in Allem 33,49 €

Tilo hat geschrieben:
... und auch mal kleinere Mengen zu schmelzen

Zur Not gibt's für gut 8 Schlappen den (ebenfalls auf obige Brennerbiegung) passenden ...
Turbostar-Brenner 175 mm lang, 12 mm Ø 8,18 €
https://www.hausundwerkstatt24.de/Turbostar-Brenner-175-mm-lang-12-mm-R

... der dann noch 'ne Schaufel mehr Power auflegt, auf über 2.000°C :violent3: Flammentemperatur kommt und bei voller Leistung ein so sattes Röhren und Fauchen erzeugt, dass man damit bei Bedarf auch ein Rudel hungriger Löwen in die Flucht schlagen kann. Schade, dass die Foren-Software keinen Sound unterstützt.
Allerdings wird's damit wegen der Länge auch mit den großen Kartuschen etwas Kopflastig.


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden Position des Users auf der Mitgliederkarte
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 14:01
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 12.10.2006, 13:00
Beiträge: 3002
Wohnort: Raum Leipzig
da ich damit nur beize, werden die 1,5kg bei mir viele Jahre reichen, vielleicht bis zur Rente
mag mir nicht extra einen pool anschaffen


wie der Turbostarbrennerkopf auf über 2.000 Grad kommen soll, ist mir aber ein Rätsel
laut mir vorliegenden Infos ist mit Luft bei unter 2.000 Grad Schluß und erst mit reinem Sauerstoff gehts über 2.000
evtl. mit der teureren Spezialgasmischung Maxigas400 statt dem popeligen Propan/Butan
(mit der gasmischung könnte aber vielleicht auch der normale Brenner höhere temperaturen erreichen)


und gut zu wissen, daß man, wenn mal das Ventil kaputt ist, dieses für 50% teurer als das Gesamtset mit Brennerkopf, Bogen und Gaskartusche auch einzeln nachkaufen kann ;-)


Diesen Beitrag melden
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 15:07
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 21.12.2014, 17:46
Beiträge: 1516
Tilo hat geschrieben:
sonderpreisbaumarkt 6,99
aber liegt bei dir auch nicht am Weg, oder?

Da weiß ich sogar wo einer ist, da habe ich mal in der Mittagspause eine Ersatz Creme Brulee geholt, weil meiner im Vormittagskurs den plöztlichen Umfalltod gestorben war. Saubillig, abe ein Spielzeug/ besseres Feuerzeug. Normal vorbei komme ich da nicht. Das sind so 99cent shops für Heimwerker.

_________________
Machst du gern selber Schmuck, dann geh
zu


reim dich oder ich fress dich!


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Gasbrenner
BeitragVerfasst: 09.11.2020, 22:49
Offline
Goldfeilung
Goldfeilung
Benutzeravatar

Registriert: 21.03.2019, 18:40
Beiträge: 137
Tilo hat geschrieben:
da ich damit nur beize, werden die 1,5kg bei mir viele Jahre reichen, vielleicht bis zur Rente
mag mir nicht extra einen pool anschaffen

Sei ehrlich: Du kannst nicht Schwimmen. :ertrink:
Tilo hat geschrieben:
wie der Turbostarbrennerkopf auf über 2.000 Grad kommen soll, ist mir aber ein Rätsel
laut mir vorliegenden Infos ist mit Luft bei unter 2.000 Grad Schluß und erst mit reinem Sauerstoff gehts über 2.000
evtl. mit der teureren Spezialgasmischung Maxigas400 statt dem popeligen Propan/Butan
(mit der gasmischung könnte aber vielleicht auch der normale Brenner höhere temperaturen erreichen)

Naa! Aber stimmt schon, die adiabate Flammentemperatur liegt für Propan / Butan knapp unter 2.000°C. Dass die meisten Venturi-Brenner noch weit darunter bleiben, liegt daran, dass sie viel mehr Luft ansaugen, als sie eigentlich zum Verbrennen des Gases benötigten. Dieses Luftvolumen muss bei der durch die Gasmenge vorgegebenen Verbrennungsenergie mit aufgeheizt werden: Die Temperatur sinkt deutlich unter die bei optimalem Gemisch erreichbare. (Hatten wir letztens im Brennofen-Thread aus dem Weserbergland.)
Der Trick bei den Turbobrennern ist, dass der Gasstrom (und damit später auch die austretende Flamme) durch 'Schikanen' im Mischrohr auf eine helixförmige Bahn gezwungen wird.

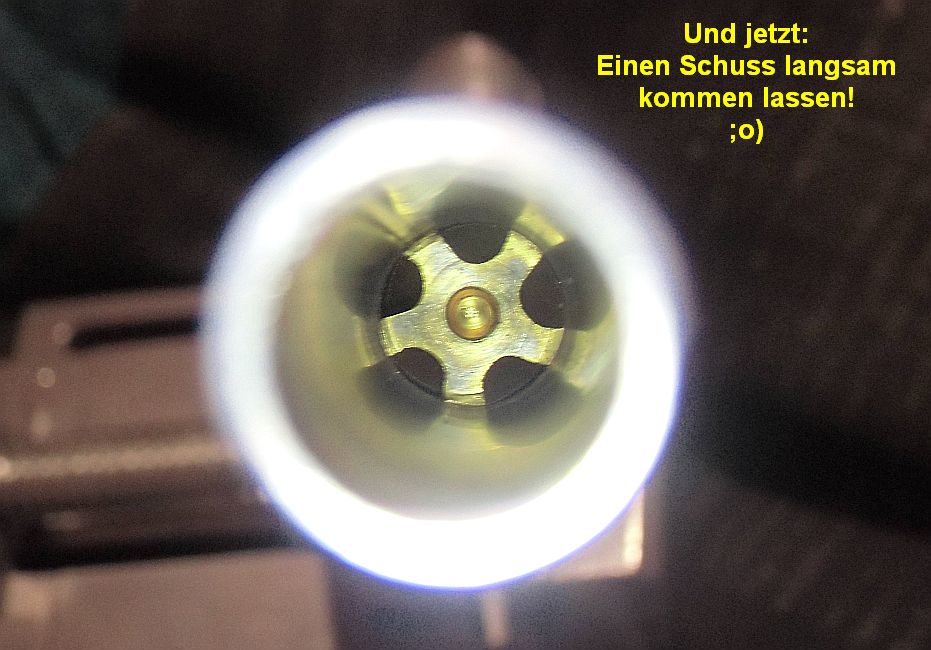

Dateianhang:
1960Rohr_innen01.jpg [ 88.68 KiB | 1149-mal betrachtet ]

Effekt: Bessere Homogenisierung des Gas- / Luft-Gemisches (u.a. bessere Verbrennung, höhere Verbrennungsgeschwindigkeit) und Verringerung der Austrittsgeschwindigkeit (der v-Vektor Richtung Rohrachse).
Effekt: Wesentlich stabilere Flamme auch bei hohem Gas-/ Luft-Volumen (der Brenner hat nur 12mm Durchmesser!), und es passiert das, was man, wenn's ungewollt passiert, als Flammenrückschlag bezeichnet und fürchtet: Die Flamme brennt schon im Rohr, schön an der Anlauffarbe zu sehen: ...

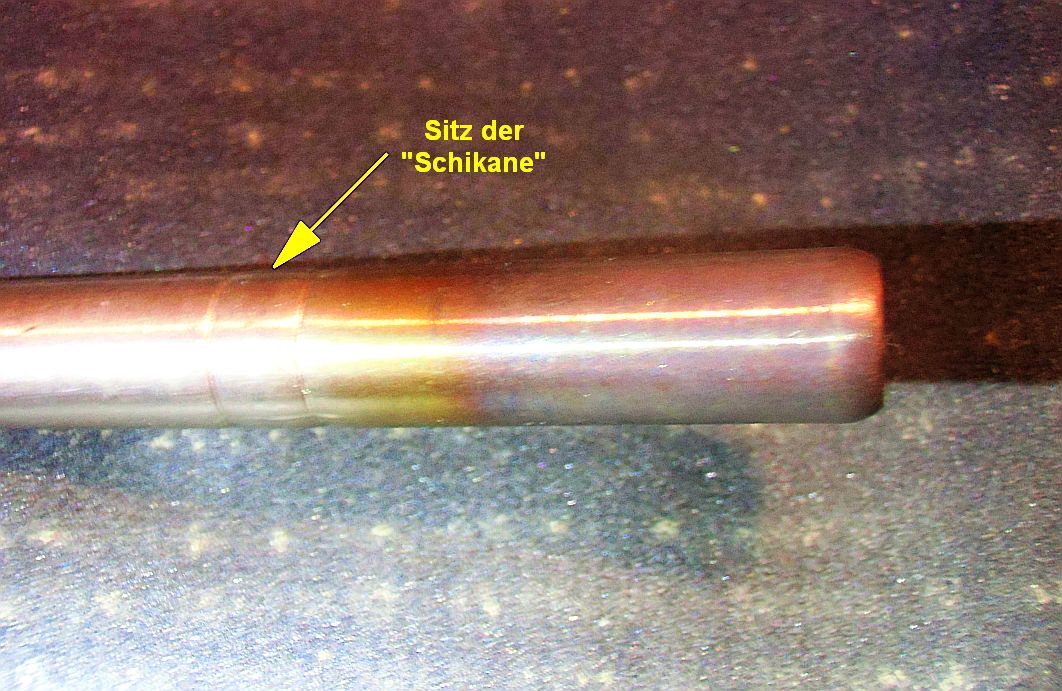

Dateianhang:
1961Rohr_außen01.jpg [ 153.67 KiB | 1149-mal betrachtet ]

... allerdings nur oberhalb der 'Schikane', ...

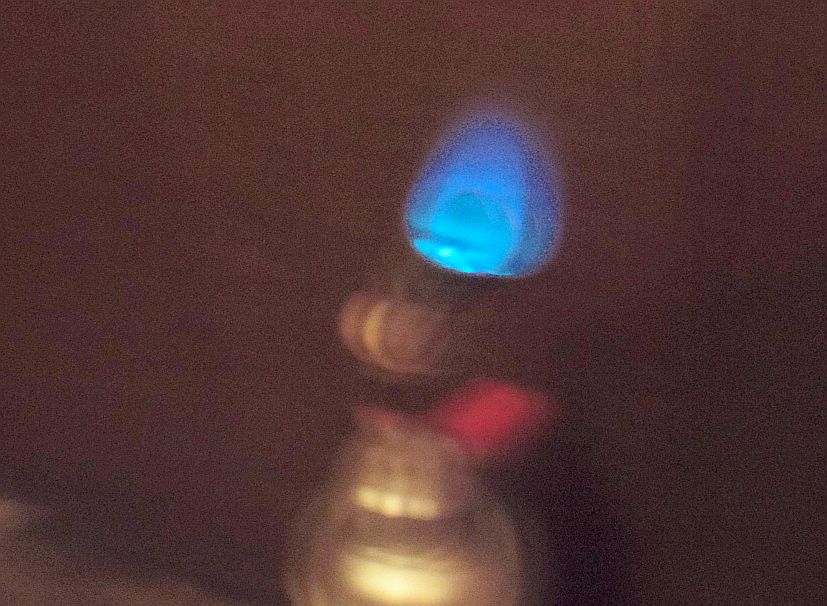

Dateianhang:
1962Flamme_innen_5%.jpg [ 87.56 KiB | 1149-mal betrachtet ]

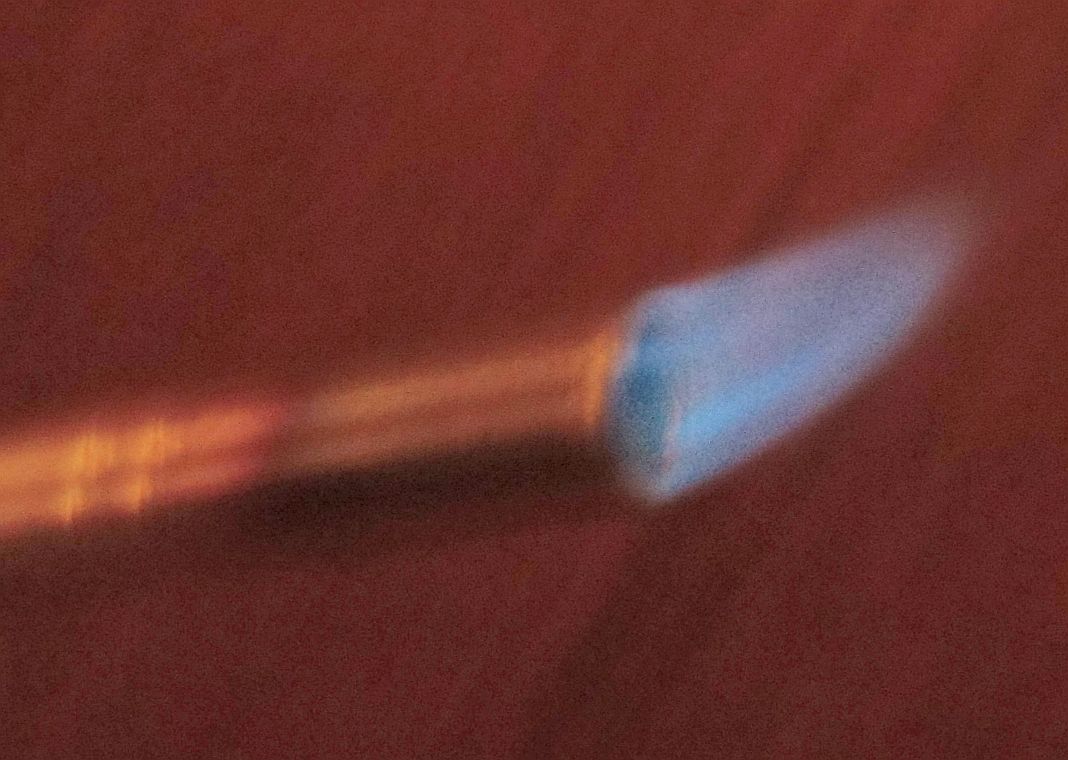

Dateianhang:
1967Flamme_außen_5%.jpg [ 105.61 KiB | 1149-mal betrachtet ]

... das Mischrohrende beginnt zu glühen, das Gas- / Luft-Gemisch wird also schon auf einige 100°C 'vorgeheizt',...
Dateianhang:

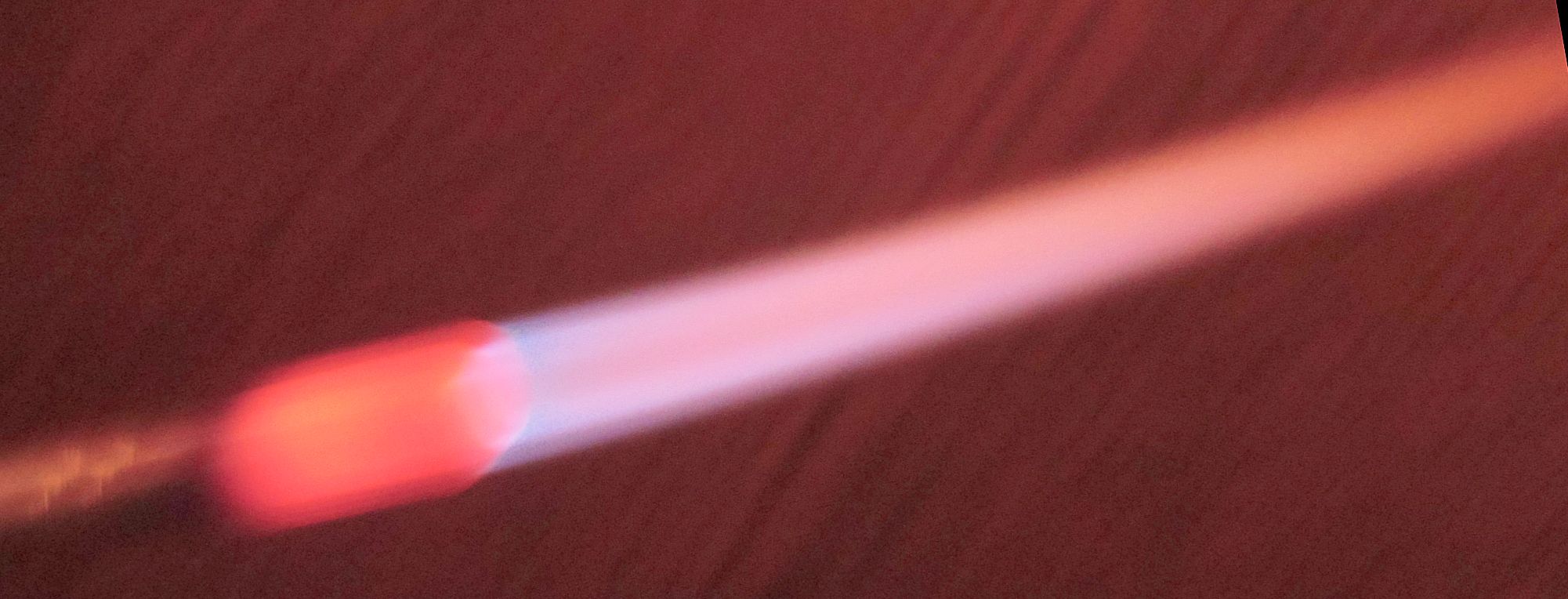

1969Flamme_außen_30%.jpg [ 205.38 KiB | 1149-mal betrachtet ]

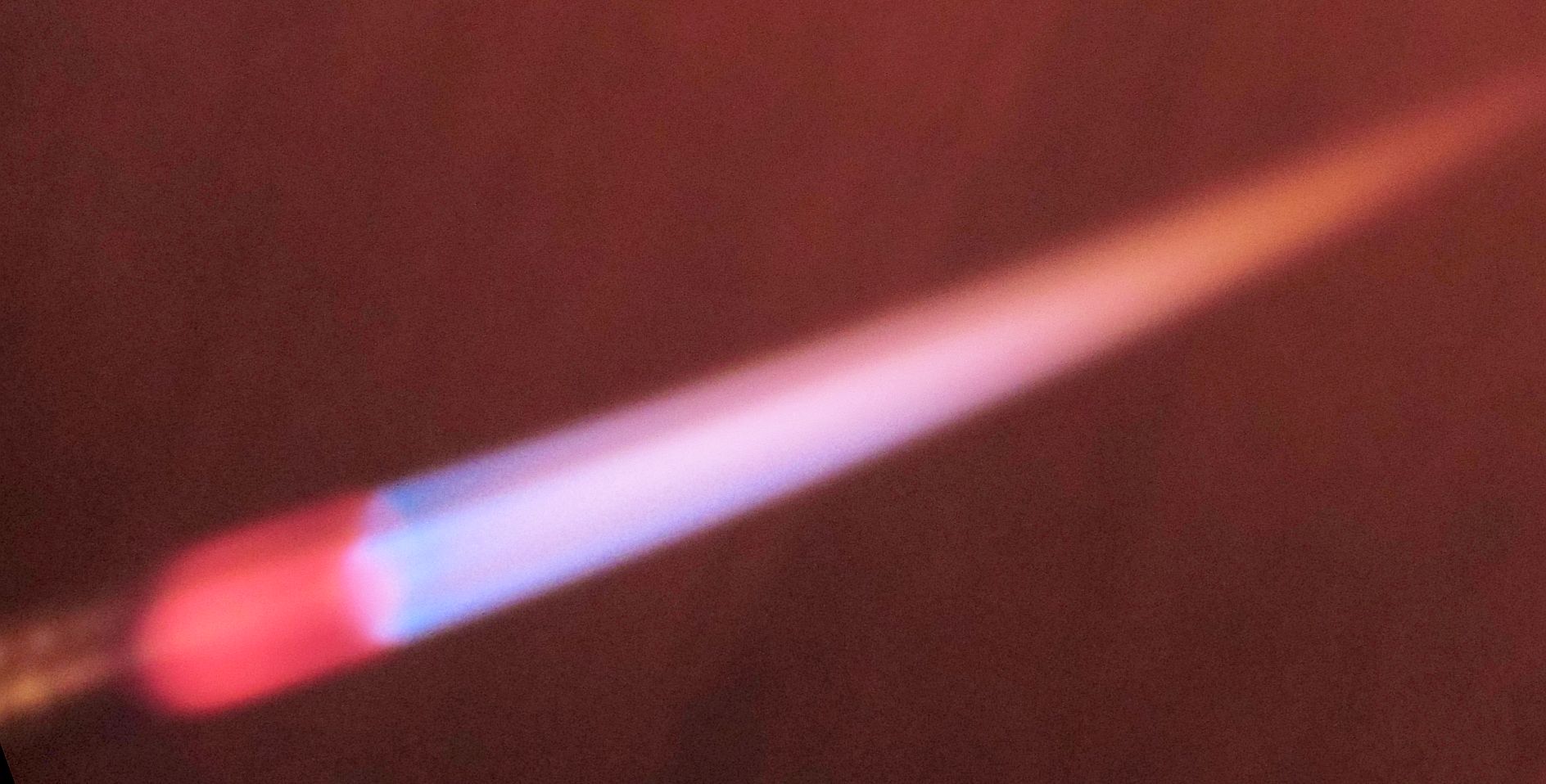

Dateianhang:
1970Flamme_außen_60%.jpg [ 175.76 KiB | 1149-mal betrachtet ]

... entsprechend höher die Flammentemperatur. (Die bekannten Werte für die Flammentemperatur beziehen sich auf eine Gemischtemperatur von 20°C)
Einige Brenner, z.B. von Sievert (die sagen 'Zyklon-' statt 'Turbo-', hört sich gefährlicher an), gehen (wohl mit den höheren Gasqualitäten?) bis auf phantastische 2.400°C hoch:
https://www.hausundwerkstatt24.de/Zyklonbrenner-gross-16-mm-gerade-von-Sievert-870701-Rothenberger-35457

Tilo hat geschrieben:
und gut zu wissen, daß man, wenn mal das Ventil kaputt ist, dieses für 50% teurer als das Gesamtset mit Brennerkopf, Bogen und Gaskartusche auch einzeln nachkaufen kann ;-)

Jo, allerdings musst Du dabei berücksichtigen, dass Du den ganzen Rest entsorgen musst! Was das wieder kostet! :toimonster:
