 Betreff des Beitrags: Peddinghaus Blechhebelschere
BeitragVerfasst: 05.06.2015, 17:46
Offline
Platinstaub
Platinstaub

Registriert: 17.08.2014, 15:43
Beiträge: 430
Wohnort: Würzburg
Hallo zusammen,

ich habe mir diese Blechschere gekauft:
http://www.peddy.de/bilder/handmaschine ... 1br4-2.pdf

Ich verstehe nicht ganz wie der Niederhalter funktioniert.
Das untere Messer liegt ja etwas erhaben über dem Gestell.
Der Niederhalter drückt das Blech somit schräg wenn ich diesen nach unten verschiebe.
Das Blech verkantet sich ja dadurch...
warum ist liegt das untere Messer nicht auf dem gleichen Niveau?

Sehr komisch finde ich.

Kann mir bitte jemand erklären wie das funktioniert.

Vielen Dank
Samy


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags:
Verfasst: 05.06.2015, 17:46


Nach oben


 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 05.06.2015, 21:35
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 21.12.2014, 16:46
Beiträge: 1506
Und es funktioniert nicht?
Eigentlich müsste es gehen, der Niederhalter nimmt dir nicht alle Arbeit ab, er unterstützt dich nur. Eigentlich brauch ich ihn am liebsten gar nicht.

_________________
Machst du gern selber Schmuck, dann geh
zu


reim dich oder ich fress dich!


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 06.06.2015, 04:38
Offline
Goldschmiedemeister
Goldschmiedemeister
Benutzeravatar

Registriert: 05.12.2005, 21:39
Beiträge: 3070
Wohnort: München
Der Niederhalter hat eine Schraube. Die lockerst Du, setzt das Blech waagrecht ein, legst den Niederhalter auf und drehst die Schraube (ich mache es mit den Fingern) fest.
Dann justiere ich das Blech und schneide.

Bei dünnen Blechen reicht es oft wenn man nur mit den Fingern festhält und der der Niederhalter in einer etwas höheren Position fixiert ist.

_________________
von: Heinrich Butschal
--
Gutachter für Schmuck, Edelsteine, Diamanten und Perlen http://gutachten.butschal.de
Schmuck gut verkaufen und günstig kaufen http://www.schmuck-boerse.com
Geschichten berühmter Juwelen http://www.royal-magazin.de
Siegelringe nach Maß anfertigen http://www.meister-atelier.de
Firmengeschenke und Ehrennadeln http://www.goldschmiede-meister.com


Diesen Beitrag melden
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 06.06.2015, 21:36
Offline
Platinstaub
Platinstaub

Registriert: 17.08.2014, 15:43
Beiträge: 430
Wohnort: Würzburg
hallo ihr lieben,
ihr habt meine Frage nicht ganz verstanden, oder besser gesagt ich habe mich wohl nicht richtig ausgedückt:

die Blechschere ist klasse, ich versteh nur nicht, warum der Niederhalter das zu schneidende Blech nicht auf eine Ebene drückt die genau das gleich Neveau hat, wie die Oberkante vom unteren Messer.


Das ist so, als wenn ich ein Stück Blech abschneiden möchte auf einem Tisch, der Niederhalter liegt aber ein Stück ausserhalb der Tischkante.

Oh Gott ist das blöd zu erklären... ich mache morgen mal ein Foto und eine Skizze


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 07.06.2015, 00:14
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 21.12.2014, 16:46
Beiträge: 1506
Weil das Blech unterschiedlich dick sein kann und du den Niederhalter einstellen kannst. :flower:

_________________
Machst du gern selber Schmuck, dann geh
zu


reim dich oder ich fress dich!


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 07.06.2015, 06:28
Offline
Goldschmiedemeister
Goldschmiedemeister
Benutzeravatar

Registriert: 05.12.2005, 21:39
Beiträge: 3070
Wohnort: München
Ich hoffe, ich verstehe was die Frage ist. Das untere Messer ist so angeschraubt das es etwas höher ist als der Eisenblock der Schere. Und Du möchtest wissen warum die beiden nicht bündig sind?

_________________
von: Heinrich Butschal
--
Gutachter für Schmuck, Edelsteine, Diamanten und Perlen http://gutachten.butschal.de
Schmuck gut verkaufen und günstig kaufen http://www.schmuck-boerse.com
Geschichten berühmter Juwelen http://www.royal-magazin.de
Siegelringe nach Maß anfertigen http://www.meister-atelier.de
Firmengeschenke und Ehrennadeln http://www.goldschmiede-meister.com


Diesen Beitrag melden
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 07.06.2015, 09:58
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 12.10.2006, 12:00
Beiträge: 2993
Wohnort: Raum Leipzig
ich versuchs mal mit anderen Worten: der Niederhalter darf nicht auf das Niveau der Oberkante des Untermessers fixiert werden, sondern auf dem Niveau Messerkante zzgl. Materialstärke

nochmal: Blech aufs Messer legen, Blech waagerecht halten und Niederhalter auf Oberseite Blech absenken und festschrauben


Diesen Beitrag melden
Nach oben
 Profil
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 07.06.2015, 10:02
Offline
Platinstaub
Platinstaub

Registriert: 17.08.2014, 15:43
Beiträge: 430
Wohnort: Würzburg
Ja richtig Heinrich, genau das ist meine Frage.

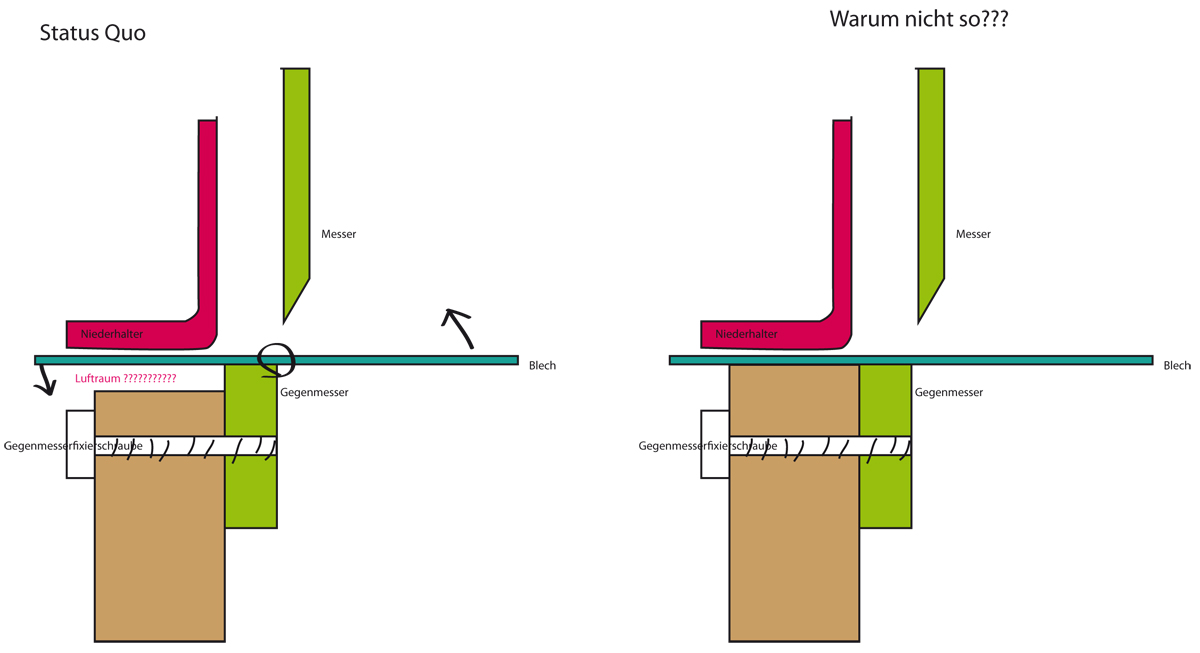

Das Blech würde doch viel stabiler liegen, wenn es eine plane Auflage hätte und nicht nur die Breite des unteren Messers. Ich finde die Konstruktion SO nicht ausgereift. Auch der Niederhalter müsste eigentlich ein Nieder"drücker" sein, mit dem man das Blech richtig stabil verspannen kann


Dateianhänge:
007.jpg [ 160.78 KiB | 9788-mal betrachtet ]
Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 07.06.2015, 10:07
Offline
Platinstaub
Platinstaub

Registriert: 17.08.2014, 15:43
Beiträge: 430
Wohnort: Würzburg
Tilo hat geschrieben:
ich versuchs mal mit anderen Worten: der Niederhalter darf nicht auf das Niveau der Oberkante des Untermessers fixiert werden, sondern auf dem Niveau Messerkante zzgl. Materialstärke

nochmal: Blech aufs Messer legen, Blech waagerecht halten und Niederhalter auf Oberseite Blech absenken und festschrauben



Danke Tilo
das habe ich soweit verstanden,
das habe ich auch genau so gemacht... nur verzieht es mir das Blech um ein oder 2 mm beim Schneiden.
das blech driftet seitlich weg... mein 1 cm bereiter Blechstreiffen hat auf der einen seite 1cm auf der anderen 1,2 cm breite :-(


...das Ganze habe ich übrigens von einem etwa 2,5 cm breiten Streifen abgeschnitten... da nützt dieser komische Niederhalter eh nix


Diesen Beitrag melden
Nach oben
 Profil E-Mail senden
Mit Zitat antworten
 Betreff des Beitrags: Re: Peddinghaus Blechhebelschere
BeitragVerfasst: 07.06.2015, 10:24
Offline
Foren-Team
Foren-Team
Benutzeravatar

Registriert: 12.10.2006, 12:00
Beiträge: 2993
Wohnort: Raum Leipzig
berechtigte Frage
schöner wärs schon, das ein exaktes Niveau wäre
ist den Blechhebelschrenherstellern vermutlich zu aufwendig, das so genau zu fertigen
bei meiner Blechschere ist da wenig Höhenunterschied, sodaß ich mir das Theoretisch noch händisch exakt feilen könnte und das Messer dann nach auffeilen der Befestigungschraubenlöcher etwas tiefer neu anschrauben

bloß: bekomme ich so schmale Streifen mit dem Niederhalterkonzept überhaupt so straff fixiert, daß das Verrutschen während des Scheindens verhindert werden kann?
ich denke nicht
dazu müßte der Niederhalter mit Schrauben von oben nach unten gepreßt werden können
also wie ein Schraubstock
ich meine, das ist zuviel verlangt und es ist eben Stand der Technik, daß man das Blech gegen Verrutschen festhalten muß
und so schmale Streifen sich schlecht exakt schneiden lassen mit dem Gerätetyp
PS: für breitere Bleche könntest du dir links im Bild am Pfeil ein Blech oder Winkel auf dem Niveau der Messeroberkante festschrauben und somit wenigstens so große Bleche halbwegs fixieren
wie es halt so geht, wenn man den Niederhalter nur händisch runterdrückt

geschickt wäre. wenn der Niederhalter einen eigenen langen hebel hätte
linke Hand drückt per hebel das Blech, rechte hand schneidet

sollte ich vielleicht patentieren lassen ;-)
ich werd mal die Einzelteile meiner zerlegten kleinen primitiven Blechschere suchen, um die Verwendung als Niederdrückmechanik zu prüfen
